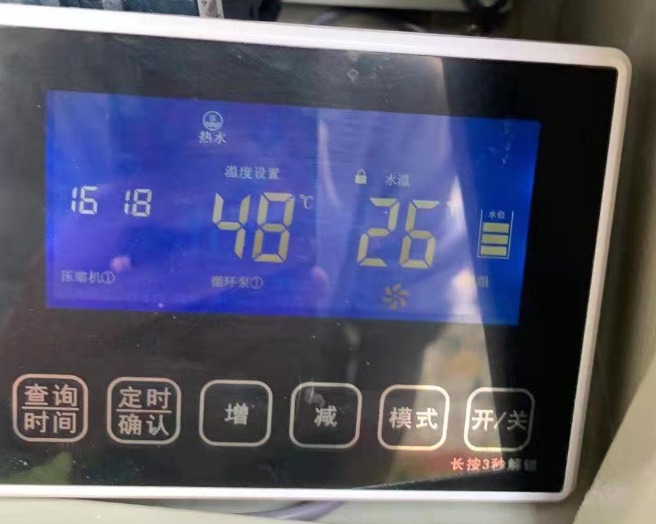

1、空气能热水器控制面板图

2、 按键锁定：显示器显示，背光微亮，按键锁显示：，此时触摸按键被锁定，触摸任何按键均无效。

2．1 按键解锁：用手指触摸“开关”键且超过约3秒钟，当听到“嘟”声后移开手指，此时背光高亮，按键锁显示：消失(当约60秒钟无按键操作，按键会自动被锁定)。

2．2关机状态与关机：

2.2.1关机状态

是指显示屏亮显，除水箱温度、定时开/关、系统时间外其余都不显示。进入关机有三种情况：

●还未使用过

●人为关机

●执行定时关机

2.2.2关机操作

在开机状态下，按键解锁时，用手指触摸“开关”键，面板上各种运行符号显示消失，则会关机。

2．3 开机状态与开机

2.3.1开机状态

是指显示屏亮显，所有符号都显示，开机状态，家用机显示的符号：

工程机显示的符号 ：热水。

进入开机有二种情况：人为开机、执行定时开机。

2.3.2 开机操作

在关机状态下，按键解锁时，用手指触摸“开关”键，面板上的运行状态显示： 或热水，开机成功。

2．4 定时时间设置：

用手指触摸“定时”键,进入定时设置方式。首先调整的是第一段定时的定时开机“时”，再用手指触摸“定时”键，则调整第一段定时的定时开机“分”，再用手指触摸“定时”键，则调整第一段定时的定时关机“时”，再用手指触摸“定时”键，调整第一段定时的定时关机“分”，再用手指触摸“定时”键，则进入到第二段定时，第二段定时设置同上。

所有定时时间设置完后退出设置方式。

当所有定时时间设置完后退出设置方式后，显示定时开关机图标。

特别说明：

1、设置定时，须在关机状态方有效。

2、所有控制板均有4组定时，第一组和第二组为机组的定时开关，第三组和第四组为供水功能的定时开关。如无供水功能，第三组和第四组均无效。目前仅单系统有供水功能，可以使用第三组和第四组定时控制的供水功能。

3、设置时间是采用24个小时制。第一组和第二组须遵循第一组早于第二组，不能出现时间交叉现象。

4、设置定时时，须将四组定时开关均经过一遍，方有效。不用的定时开关，均设成00：00。

2.4.1 定时的取消：

用手指触摸“定时”键且超过约3秒钟，当听到“嘟”声后移开手指，则会取消定时。

2.4.2定时开/关机状态：

  如有定时开/关机功能，在开/关着机的状态下，如需实现开/关机操作，必须先清除每天定时的设置后，才能按“开关”键,执行开/关机操作。

否则机组始终会按“定时开/机”操作。

机组不受“开关”键的控制。

2.4.3 时钟设置：

用手指触摸“定时”键且超过约3秒钟，当听到“嘟”声后不移开手指继续触摸“定时”键且超过约8秒钟，当再次听到“嘟”声后移开手指，进入时钟设置方式.

首先调整的是时钟的“时”，再用手指触摸“定时”键，则调整时钟的“分”，再用手指触摸“定时”键，则设置完成并退出设置方式。

注:只有在没有设置定时的情况下才能设置时钟.

2．5 水箱温度设定：

用手指触摸“▲”键，“设温”符号开始闪烁并显示水箱设定温度，再用手指触摸“▲”键，则水箱设定温度增加。用手指触摸“▼”键，“设温”符号开始闪烁,并显示水箱设定温度，再用手指触摸“▼”键，则水箱设定温度减小。水箱温度设置范围：20度—60度。
