一、太阳能热水器的定义。

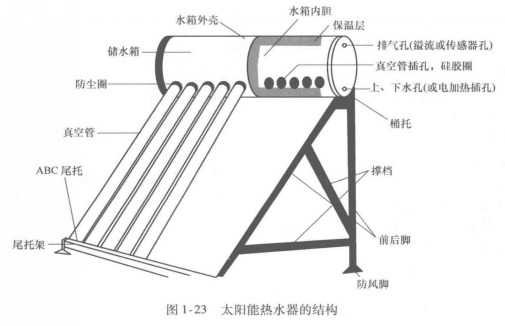

用太阳能来加热冷水的热水器叫做太阳能热水器，它主要由真空集热管、保温箱、冷热水进出控制系统和支架、固定螺丝等装置组成，如图所示。

二、太阳能热水器分类。

(1)按收集部件类型进行分类。

太阳能热水器按其集热部件的类型可分为玻璃真空管太阳能热水器、平板太阳能热水器和中空陶瓷平板太阳能热水器。

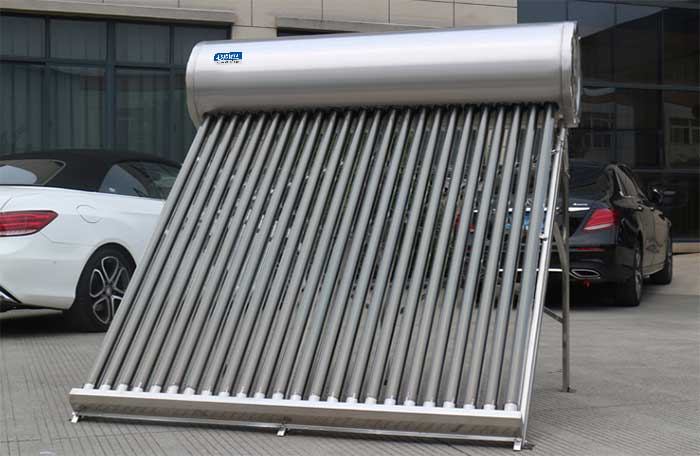

一是玻璃真空管太阳能热水器(见图)，可细分为热管真空管式，U形管真空管式，全玻璃真空管式。一般采用全玻璃真空管型，具有安全、节能、环保、经济等优点。特别是配有辅助电加热功能的太阳能热水器，它采用了以太阳能为主，电能为辅的能源利用方式，可以使太阳能热水器全年全天候正常工作，环境温度低时效率仍较高。但是其体积较大，玻璃管内易碎，管内易积水，不能承压运转。

二是平板式太阳能热水器(见图)，可分为管板式、扁箱式、圆管式、翼管式、蛇管式和热管式。本机整体性好，使用寿命长，故障少，安全隐患小，可承压运行，安全可靠，吸热面积大，易于与建筑物结合，不受水、风、光的影响，热性能也非常稳定。但是，由于盖板内部是非真空的，保温性能较差，因此在环境温度较低时，集热性较差，热效率较低，采用辅助加热比较耗电。并且因为它一旦被冻坏，就需要更换整个集热板，所以适合冬天不结冰的南方地区选择。

三、陶瓷中空平板太阳能热水器(见图)所使用的陶瓷太阳能板是一种扁盒式中空薄壁太阳能集热体，其表面层为普通陶瓷基体、立体网状钒钛黑瓷。全陶瓷太阳能板为全陶瓷材料，具有防渗、防渗、高强刚度、防腐、防老化、防褪色、无毒、无害、无放射性、阳光吸收率不衰减、光热转换效率高等优点。通过测试，陶瓷太阳能板的日光吸收率为0.95，混凝土结构陶瓷太阳能板的日光吸收率为8.6MJ，远远高于国家标准，制作成本低，不会衰减，与建筑物的寿命相当。

(2)按结构分类。

太阳能热水器按结构可分为小型太阳能热水器、分体太阳能热水器。

一种小型太阳能热水器，它将真空玻璃管直接插入水箱内，利用加热水循环，使水箱内水温升高。

陶器空心平板式太阳能热水器实物

小型太阳能热水器实物样机。

二、分体太阳能热水器(见图)：将集热器和水箱分开，可以大大增加太阳能热水器的容量。其工作方式不是落水式，因此适用范围更广。

分立式太阳能热水器实物

(3)按水箱压力进行分类。

太阳能热水器按照水箱是否受压，可以分为承压式太阳能热水器和非承压式太阳能热水器。

一是自装太阳能热水器。太阳热水器出水压力大，一般采用顶水工作方式，不一定采用承压水箱。

非承压式太阳能热水器。

一般的太阳能热水器都是非承压式热水器，它的水箱有一个与大气相通的管道，用水是利用屋面和屋内高度差产生水压的。其安全性，成本，寿命均优于承压式太阳能热水器。
