一、电热器的定义。

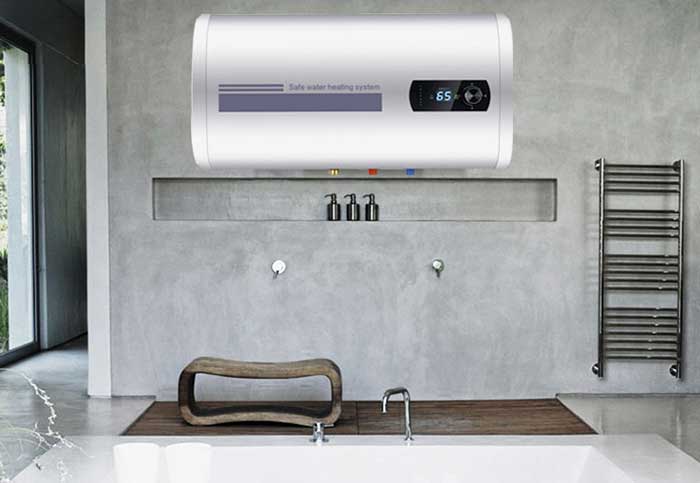

电热水器是一种用电来加热的热水器，它是四大热水器之一，实物如图1-11所示。如图电热水炉入口实物

二、电热器之分类。

按其蓄水方式和加温时间，可分为蓄水式电热水器(即容积式)和即热式电热器(即半蓄水式)3种。

(1)蓄水式电热器

实物贮存电热水器。

本热水器结构简单，体积不大，靠悬挂在高处的压力喷射，水流量较小，但价格实惠，适合人口较少，家庭购买，只做洗浴用。其类型有开放式和封闭式两种：

一是开放式电热水器：它没有对内胆设计有承压作用，不能向其它管道多处供水，功能有限。

(2)封闭式电热水器：其内胆是密封的，水箱内的水压很大，内胆可耐压力，因此可以采用多路供水，既可用于淋浴，又可用于盆浴，还可用于洗衣、洗菜，价格相对较贵。

好处：安全性高、能耗低。可以通过多种方式供水，既可用于淋浴、盆浴，也可用于洗衣洗菜。该装置安装简单，使用方便，还能自动恒温保温，断电时可照样供应热水。

不足之处：一般体积较大，使用前需预热，超过额定容量无法连续使用。此外，热水用完后会缓慢冷却，造成浪费。储水电热水器加热温度高，易结垢，清理起来很麻烦，不清理又会影响发热器的使用寿命。

二是即热式电热器。

也叫快速热水器，用户只需打开水龙头，在几秒钟内就可以连续提供热水，而快速热水器关闭水龙头后，就可以停止工作。

优势：具有即开即热，节约时间和能源，节能环保，体积小，水温恒定等诸多优点。

不利条件：功率较大，线路要求高，一般功率要求至少6kW以上，冬季即使是8kW的功率也很难保证有充足的热水洗澡。线缆截面要求至少2.5mm2以上，有些线缆截面要求5mm2以上。

三、快速加热式电热水器。

速热式热水器可连续供热水，不限人数；具有过电压保护，全自动智能恒温，防干烧，防烫伤，防过热，物理防电盾，止水防倒流，机械恒温，防溅射器，防漏电，水电分离，磁感保护，断电记忆功能。

快速热水箱可以分为快速热水箱和三维热水箱。

一是3D速热式电热水器：与储水式电热水器相比，它不仅体积小，功率大，因此加热速度也比储水式电热水器快，但在春、秋两季都不能立即加热，还要需要等。

3．电热水器特点

电热水器具有多种保护功能，主要有：

一、温度控制器过热保护。

温度控制器过热保护器由温度传感器和温度调节开关等组成。该温度传感器的探针和管道由薄壁铜管控制，油质液体的内部热膨胀系数稳定，管道尾端连接有一个圆柱形空腔金属片。在水温超过设定温度时，传感器受热，油质液体在内部膨胀，挤压在圆筒底部的金属片使其变形，并产生向下的力矩，使主电路的温控开关(SAT)不与其连动，加热指示灯灭灭，切断主电路电源，起到过热保护作用。它的温度调节功能是通过温度调节旋钮调节温控开关触点的动作行程，调节范围为30—75℃。

二是水位限保护。

热水壶出水口高于热水管，使水胆内水位始终高于热水管，这样就能防止热水管无水干烧。

(3)安全阀限压保护。

装上电热水器，须在其管子上加装原厂配置的减压阀。压力释放阀压力释放为0.7MPa。工作原理为：当热水器发生干烧故障时，内部压力大于自来水供水压力(0.6MPa)，且大于0.7MPa时，泄压安全阀反向导通，泄压放水，起到泄压保护作用。

四、漏电保护。

漏保护器开关与插头连成一体，触点采用双路断开控制，设有测试按钮和电源指示灯。一般情况下，流过保护器磁环的电流大小相等，方向相反，磁环检测线圈上没有电流信号，漏电检测电路输出低电平。泄漏时，通过保护磁环的电流不平衡，磁环检测线圈感应出泄漏信号，经放大后输出高电平，控制电路晶闸管导通，继电器线圈通电吸合，切断主电路电源，电源指示灯、加热指示灯灭，电热水器停止工作。

(5)防止干烧。
